Data Corrupter
O Data Corrupter® é um harmonizador analógico PLL monofônico com modulação. Ele pega o seu sinal de entrada e amplifica brutalmente em uma onda de fuzz quadrada avassaladora que é multiplicada, dividida e modulada para criar um sintetizador de guitarra de três vozes selvagem, porém replicável.

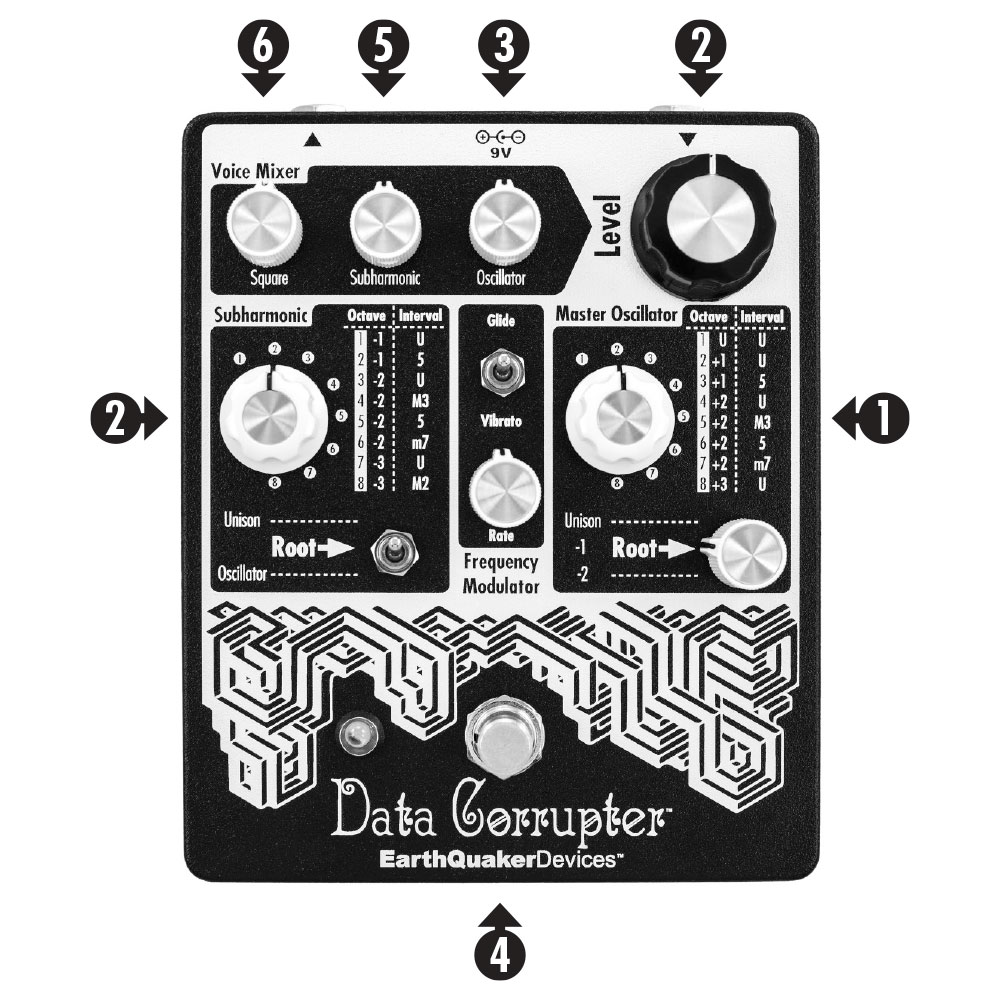

O Master Oscillator é o sistema nervoso central no coração da mentalidade de colmeia cyberpunk do Data Corrupter. A chave de três posições no painel de controle do Master Oscillator rotulada como Root alimenta sua entrada para o coletor de sinal do Data Corrupter em sua oitava original (Unison), uma oitava abaixo (-1) ou duas oitavas abaixo (-2). Use o switch Root do Master Oscillator para ajustar a resposta de acompanhamento do Data Corrupter para compatibilidade máxima com seu instrumento preferido e registro de frequência. Depois de escolher sua oitava de entrada, o Data Corrupter realizará seus cálculos e cuspirá uma frequência sintetizada, cuja oitava e/ou intervalo pode ser selecionado por meio da chave rotativa de oito posições do Master Oscillator. O controle Voice Mixer do Oscillator ajusta a mistura do Master Oscillator.
O modulador de frequência aplica modulação de pitch bend ao Master Oscillator. No modo Glide, você ouvirá um portamento suave conforme cada nota desliza para a próxima. No modo Vibrato, o pitch modula para cima e para baixo para um efeito de laser retrô sci-fi.
O Subharmonic assimila o sinal de entrada em um dos oito programas de oitavas inferiores entre uma e três oitavas abaixo do original. Para uma oitava inferior mais estável, defina a chave Subharmonic Root para a posição Unison, que divide o sinal de entrada Square Wave e remove o modulador de frequência do caminho do sinal Subharmonic. Para liberar a máquina crackeada que se esconde dentro do mainframe do Data Corrupter, defina a chave Subharmonic Root para Oscillator e tente não desviar o olhar, pois o malware sônico que você acabou de instalar destrói seu sinal de entrada na soma e diferença do Master Oscillator e do Subharmonic com o Modulador de frequência aplicado às oitavas superiores e inferiores. Se você acha que é corajoso o suficiente, coloque a chave Subharmonic Root em Oscillator e tente experimentar diferentes programas de Master Oscillator e Subharmonic para dar corda no relógio do juízo final e chegar cada vez mais perto da Singularidade. Ajuste o controle Subharmonic do Voice Mixer para definir o volume da oitava inferior.
Por fim, (ou não?) o controle Square localizado no canto superior esquerdo do Voice Mixer se mistura em uma tomada de onda quadrada difusa de sua entrada em sua oitava original. É isso aí. Estes não são os andoiides que procuramos. Siga em frente.
Cada Data Corrupter é construído um por vez por uma equipe de alferes a bordo da Starship Enterprise presa em órbita ao redor do Cubo Borg de Akron, Ohio, EUA. Faça assim. Participe.
Papo Nerd
O coração deste pedal é baseado em um CI CMOS Phase Locked Loop (PLL). Resumindo, o PLL pega seu sinal de entrada e compara sua fase e frequência com um oscilador, gera uma saída proporcional à diferença e a realimenta de volta para o oscilador. Isso faz com que o oscilador trave no sinal de entrada e gere uma frequência sintetizada. Interessante, hein? Essa frequência sintetizada é chamada de Master Oscillator no Data Corrupter.
Master Oscillator
O Master Oscillator recebe a entrada de uma das três fontes: Uníssono, uma oitava abaixo e duas oitavas abaixo. Algumas frequências são muito altas para o Master Oscillator dividir. Portanto, deslocá-las uma ou duas oitavas para baixo as traz de volta para a faixa adequada (e também soa bem legal). Essas fontes são chamadas de “Root” e podem ser selecionadas por uma chave de três posições. A Root é então inserida no PLL e multiplicada para criar um dos oito intervalos diferentes em três oitavas que são selecionadas pelo botão giratório para criar sua harmonia! Essa harmonia pode então ser manipulada por meio da seção do modulador de frequência.
Modulador de frequência
O modulador de frequência tem dois modos: Glide e Vibrato. No modo Glide, a afinação desliza de nota para nota e a velocidade do glide pode ser ajustada pelo controle Rate. Em configurações mais rápidas, isso assume um efeito de mudança de fase muito legal. No modo Vibrato, a afinação varia para cima e para baixo para criar um efeito semelhante ao de um laser. O modulador de frequência afeta apenas o Master Oscillator, a menos que a chave Subharmonic Root esteja na posição Oscillator.
Subharmonic
A seção Subharmonic do Data Corrupter cria uma sub-oitava da Root e então a divide em oito intervalos em três oitavas que são selecionadas pelo botão giratório para criar sua harmonia sub-harmônica. A Root vem de uma de duas fontes: Unison ou Master Oscillator. Quando Unison é selecionado, o Subharmonic será uma divisão do tom fuzz de onda quadrada e o Modulador de Frequência não terá efeito. Quando o Oscillator é selecionado, o Subharmonic será uma divisão do Master Oscillator e o modulador de frequência será aplicado à harmonia Subharmonic.
Mixer de voz e nível
O Master Oscillator, Subharmonic e Square wave fuzz têm controles de volume na seção do mixer de voz. Use-os para misturar as três vozes para saborear. Level é um volume master e determina o nível de saída geral do efeito.
Acompanhamento
Este pedal deve ser colocado perto da frente da sua cadeia de sinal e antes de qualquer efeito de delay, reverb ou modulação. Embora funcione com a maioria dos captadores de ponte, o captador de braço fornecerá os melhores resultados de acompanhamento. A palhetada precisa e notas individuais são acompanhadas de forma rápida e limpa. Acordes e execução desleixada resultarão em caos. Não há controle sobre a quantidade de ganho, porque ele realmente precisa ser ajustado para acompanhar corretamente. Sinais fracos (como redução do volume da guitarra) resultam em acompanhamento e gating deficientes.
Notas de Design
Este dispositivo é inspirado no Electrax Synthax e no “Basic Frequency Synthesizer” de Ray Marston. Nenhum deles foi realmente planejado para ser um pedal de efeito de guitarra e houve muito trabalho para criar o Data Corrupter para fornecer excelente acompanhamento e sustain longo. Temos a impressão que você o achará mais expressivo e preciso do que qualquer outro pedal de efeito baseado em PLL no mercado.
Alimentação
Este dispositivo pode ser alimentado por uma bateria de 9V ou uma fonte de alimentação CC com centro negativo de 2,1 mm. Recomendamos sempre fontes de alimentação de parede isoladas por transformador, específicas para pedais, ou várias fontes de saída isolada. Os pedais emitem ruído adicional se houver energia com ondulação ou suja. Fontes de alimentação com chaveamento, ligadas em cadeia ou não específicas para pedais não filtram a energia suja tão bem e deixam escapar ruídos indesejados. Não use em tensões mais altas!
Consumo de energia: 26 mA
Impedância de entrada: 1 MΩ
Impedância de saída: <1 kΩ
Tecnologia Flexi-Switch®
Este dispositivo possui a tecnologia Flexi-Switch! Esse estilo de comutação true bypass baseado em relé permite usar simultaneamente a alternância momentânea e de travamento.
Para uma operação de travamento padrão, toque no pedal uma vez para ativar o efeito e depois toque novamente para cancelar.
Para uma operação momentânea, mantenha o pedal pressionado enquanto desejar usar o efeito. Depois de liberar o pedal, o efeito será cancelado.
Como a comutação é baseada em relé, requer energia para passar o sinal.
Garantia
Este dispositivo tem garantia vitalícia limitada. Se quebrar, nós consertamos. Caso ocorra algum problema, acesse www.earthquakerdevices.com/warranty.
