Wilesco D365 Bedienungsanleitung

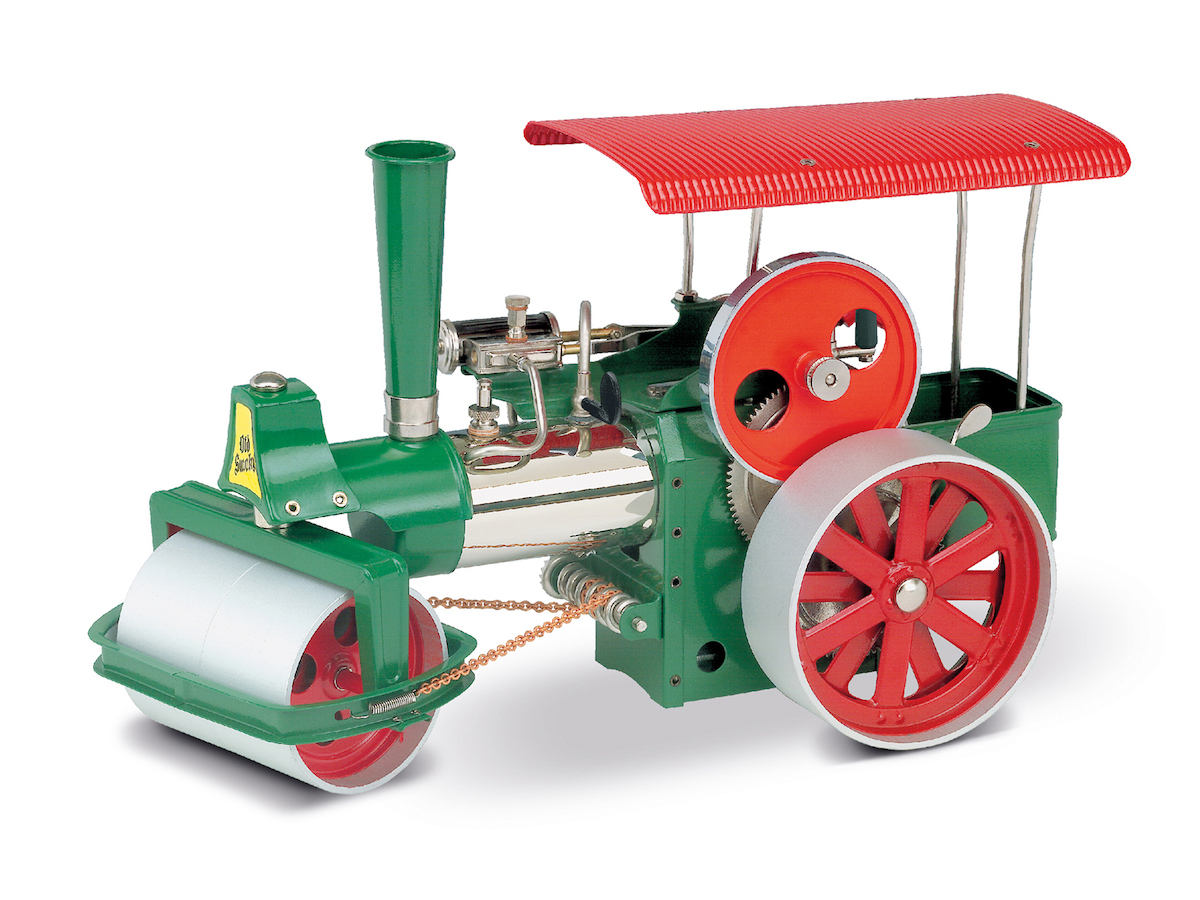

Die Wilesco D365

Die Wilesco D365

Die Wilesco Dampfwalze Old Smoky

Die Dampfwalze Old Smoky produzieren wir in dieser Form bereits seit Mitte der 1960er Jahre. Es war die erste mobile Modelldampfmaschine im Wilesco Programm.

Dieses Modell einer mobilen Dampfmaschine wurde einer weit verbreiteten Dampfwalze nachempfunden, die bis in die 50er Jahre dieses Jahrhunderts ihren Dienst im Straßenbau verrichtete. Die Farbgebung hat sich seit den 60ern nicht verändert!

Mobil wie auch stationär einsetzbare Dampfwalze

Laufsteg, Kettenlenkung und Getriebekupplung sind selbstverständliche Details unserer Old Smoky. Die Kupplung – links neben dem Führerstand durch eine Stange zu bedienen – ermöglicht, dass die Dampfwalze auch als ortsfeste Dampfmaschine betrieben werden kann. Dabei ist die Old Smoky mit ihrem 230-ccm-Kessel stark genug, um sowohl im mobilen Betrieb Zubehör zu ziehen als auch im stationären Betreib Antriebsmodelle anzutreiben. Die Aluminium-Walzenräder dieses Dampfrollers sind eloxiert und lackiert.

Für den Innen- wie auch Außenbetrieb

Unsere Wilesco Dampfwalze D365 eignet sich sowohl für den Betrieb im Freien als auch im Innenbereich. Da die Wilesco D365 über ein in beide Richtungen anwerfbares Schwungrad verfügt, kann sie sowohl vorwärts als auch rückwärts fahren. Die Lenkung erfolgt über eine Steuerkette. Während des Betriebes raucht der Kamin der Dampfwalze originalgetreu. Die Laufzeit mit einer Ladung original Witabs-Trockenbrennstoff beträgt circa 15 Minuten. Bei der Verwendung anderer Trockenbrennstoff-Fabrikate kann die Laufzeit etwas geringer ausfallen.

Dampfwalze auch als Bausatz erhältlich

Wir bieten die D365 auch als Dampfwalzen-Bausatz an. Dieser Bausatz (D375 / D376) verfügt über die gleichen „Features“ wie die bereits montierte Dampfwalze. Mit diesem Bausatz erfahren Sie hautnah, wie Dampfmaschinen aufgebaut sind und arbeiten Schritt für Schritt an der Kombination aller Einzelteile. Der Bausatz lässt sich auch von ungeübten Dampfmaschinenfreunden gut zusammenbauen – dafür sorgt die ausführliche, reich bebilderte Montageanleitung. Die ungefähr benötigte Zeit zur Montage der Dampfwalze liegt bei drei bis vier Stunden. Günstig ist, wenn möglichst unterbrechungsfrei montiert werden kann. Alle enthaltenen Einzelteile des Dampftraktors wurden vor Verlassen unserer Dampfmaschinen-Fabrik einer sorgfältigen Qualitätskontrolle unterzogen.

Bitte beachten Sie: Der Bausatz unserer Dampfwalze Old Smoky ist nicht in der Farbkombination schwarz/nickel erhältlich!

Im Lieferumfang dieser Dampfmaschine sind 2 Witabs Trockenbrennstoff enthalten. Vergessen Sie jedoch bitte nicht, für ein optimales Dampfvergnügen mit Ihrer D365 für Brennstoff-Nachschub zu sorgen.

Für die Dampfwalzen-Modelle und für den Dampftraktor ist eine manuelle Fernsteuerung verfügbar, die auf das Lenkrad aufgesteckt werden kann.

Sie können dieses Produkt über Ihren Fachhändler bestellen.

Anleitung

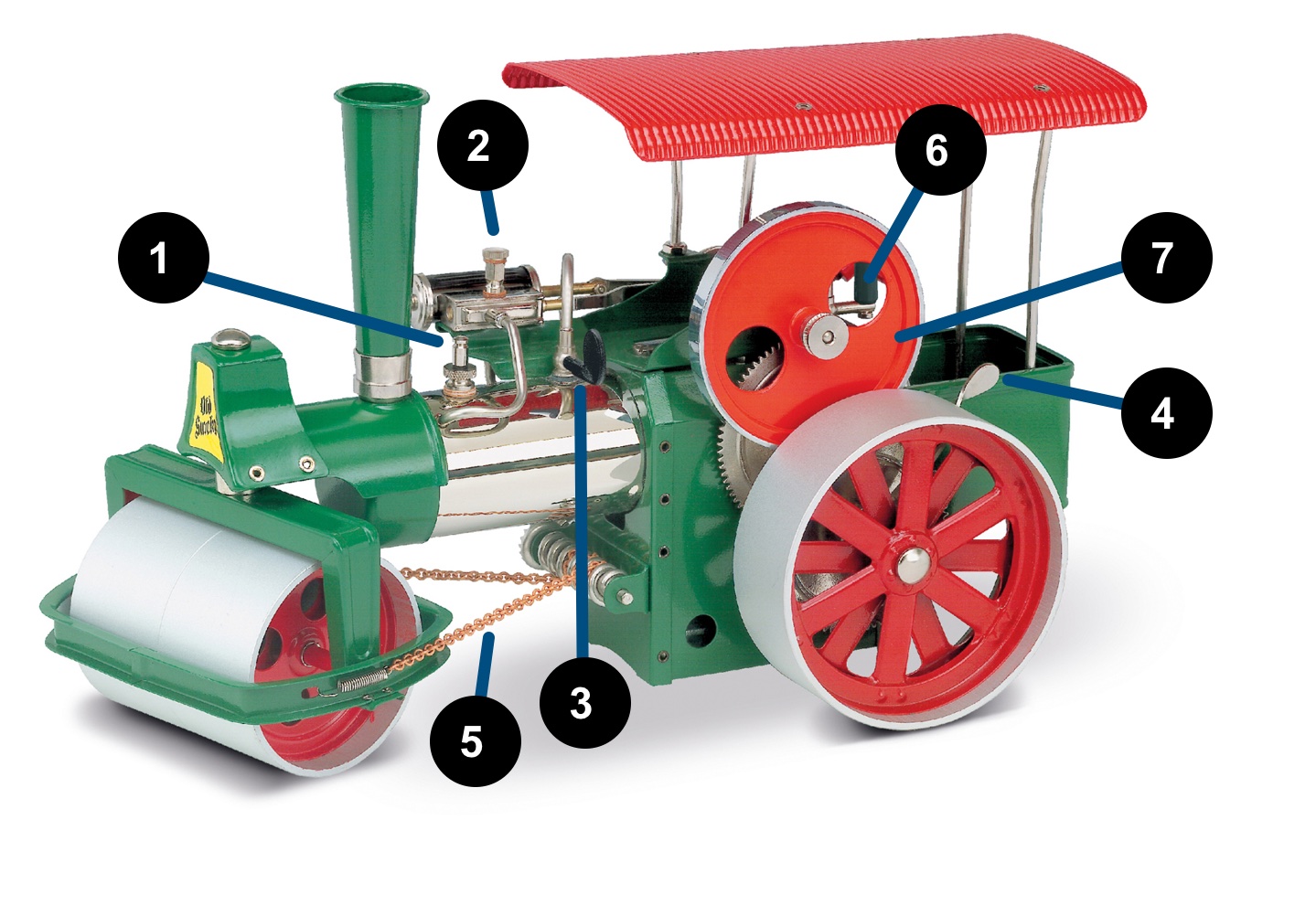

Komponenten

Komponenten
  1. Federsicherheitsventil (zur Wassereinfüllung)
  2. Öleinfüllschraube
  3. Dampfabsperrhahn
  4. Kupplung
  5. Kettenlenkung
  6. Dampfpfeife
  7. Schwungrad

Sicherheitshinweise

Sie dürfen die Maschine niemals ohne Federsicherheitsventil betreiben.

Sie dürfen zum Betrieb der Dampfmaschine nur Wilesco-Dampfmaschinenöl und WiTabs-Trockenbrennstofftabletten verwenden.

Bitte lösen Sie niemals die Rändelschraube des Federsicherheitsventils, da sonst Defekte an der Pumpe auftreten und die Garantie erlischt.

Über diese Bedienungsanleitung

Achtung! Lesen Sie diese Bedienungsanleitung zunächst vollständig und beachten Sie alle Anweisungen, wenn Sie die Dampfmaschine montieren, in Betrieb nehmen und pflegen.

Aufbewahren der Bedienungsanleitung

Bitte bewahren Sie diese Bedienungsanleitung unbedingt auf.

Wenn Sie die Onlineversion dieser Bedienungsanleitung nutzen, legen Sie ein Lesezeichen (Bookmark) in Ihrem Webbrowser an.

Wichtige Hinweise und Sicherheitsmaßnahmen zu Ihrer eigenen Sicherheit

Aus Gründen der Sicherheit sollten Kinder die Dampfmaschine nur unter Aufsicht von Erwachsenen in Betrieb nehmen. Empfohlenes Alter: ab 8 Jahre. Dampfmaschinenmodelle sind nicht geeignet für Kinder unter 36 Monaten.

Während des Betriebes und bis zum vollständigen Abkühlen muss die Dampfmaschine ständig unter Beobachtung stehen.

Wartung

Wenn es beim Betrieb der Dampfmaschine zu Unregelmäßigkeiten kommt, dürfen diese nur von einem autorisierten Fachhändler oder von der Firma WILESCO selbst beseitigt werden. Ansonsten erlischt jegliche Gewährleistung.

Jede eigenmächtige Veränderung, Reparatur oder Manipulation der Dampfmaschine oder ein Betrieb abweichend von der Gebrauchsanweisung führen zum Ausschluss jeglicher Haftung.

Federsicherheitsventil

Alle unter Dampfdruck stehenden Teile der Dampfmaschine (Dampfkessel, Federsicherheitsventil und so weiter) verlassen unser Werk nur nach einer umfassenden Kontrolle.

Das Federsicherheitsventil der Dampfmaschine darf nicht verstellt werden.

Ein Betrieb der Dampfmaschine ohne Federsicherheitsventil ist nicht zulässig.

Das Federsicherheitsventil muss vor jedem Betrieb durch das Zusammendrücken der Feder oder ein kurzes Ziehen an der oberen Ventilstange auf seine Funktion geprüft werden.

Wenn sich durch kalkhaltiges Wasser am Federsicherheitsventil Kalkrückstände festgesetzt haben, muss das Federsicherheitsventil ausgetauscht werden.

Übertemperaturen

Funktionsbedingt treten an viele Teilen der Dampfmaschine höhere Temperaturen auf. Dazu gehören:

Berühren Sie keine heißen Teile der Dampfmaschine! Es besteht Verbrennungsgefahr!

Schutzmaßnahmen

Während des Betriebes der Dampfmaschine müssen Sie darauf achten, dass anwesende Kinder nicht in bewegliche Maschinenteile greifen. Es besteht Verletzungsgefahr!

Gefahr beim Heizen ohne genügend Wasser im Kessel

Die Dampfmaschine darf niemals ohne ausreichende Wasserfüllung im Kessel betrieben werden.

Wenn Sie neue Trockenbrennstofftabletten in die Dampfmaschine einlegen, müssen Sie unbedingt auch das Wasser bis zum Wasserstand-Maximum nachfüllen.

Der Wasserstand muss im Schauglas des Dampfkessels immer mindestens am unteren Rand sichtbar sein. Wenn der Wasserstand im Dampfkessel zu niedrig ist, können Lötstellen undicht werden, und der Kessel wird zerstört.

Daraus entstehende Reklamationen, Schäden und Folgeschäden können nicht anerkannt werden.

Sollten am Kessel oder an den Armaturen der Dampfmaschine undichte Stellen auftreten, aus denen Wasser oder Dampf austritt, müssen Sie die Dampfmaschine sofort außer Betrieb setzen. So setzen Sie die Dampfmaschine außer Betrieb:

Durchführung von Reparaturen

Wenn eine Reparatur der Dampfmaschine erforderlich ist, darf diese Reparatur nur von einem autorisierten Fachmann oder von der Firma WILESCO ausgeführt werden.

Sicherheitsnorm

Die Dampfmaschine entspricht der Sicherheitsnorm beziehungsweise der gültigen Gesetzesvorschrift.

Jeder Dampfkessel wird mit einer Berstdruckprobe / Wasserdruckprobe von 5 bar geprüft.

Der Betriebsdruck der Dampfmaschine beträgt maximal 1,5 bar.

Geeignete Betriebsumgebung

Betreiben Sie die Dampfmaschine nur mit ausreichendem Abstand zu brennbaren Gegenständen.

Betreiben Sie die Dampfmaschine nur an einem windstillen Platz.

Betreiben Sie die Dampfmaschine nie auf temperaturempfindlichen Oberflächen, da diese Oberflächen Schaden nehmen oder sich entzünden könnten.

Vorbereitung des Betriebs

Montage Federsicherheitsventil

Schrauben Sie das Federsicherheitsventil mit einer Dichtung von oben in den Manometerblock der Dampfmaschine.

Schrauben Sie das Kleinmanometer von der Seite ein.

Legen Sie gegebenenfalls verschieden starke Dichtungsringe unter, um das Kleinmanometer zu justieren.

Nachdem Sie die Dampfmaschine mit Wasser befüllt haben, schrauben Sie die Baugruppe in die vorgesehene Öffnung am Dampfkessel.

Richten Sie die Baugruppe so aus, dass die Manometeranzeige nach vorne zeigt.

Legen Sie gegebenenfalls Dichtungen in verschiedener Stärke unter, damit die Baugruppe die korrekte Position hat.

Befüllung mit Wasser

Drehen Sie das Federsicherheitsventil heraus.

Füllen Sie mit Hilfe des Trichters den Wasserkessel etwa zu 75% mit möglichst warmem Wasser. Der Wasserstand sollte am oberer Rand des Wasserstandglases sein.

Heben Sie beim Einfüllen des Wassers den Trichter leicht an, damit die Luft aus dem Kessel entweichen kann.

Verwenden Sie zum Betrieb der Dampfmaschine nur kalkarmes oder kalkfreies Wasser, zum Beispiel destilliertes Wasser.

Ölen des Zylinders

Damit Sie den Zylinders ölen können, muss das Dampfabsperrventil geschlossen werden.

Drehen Sie die Öleinfüllschraube ab.

Füllen Sie WILESCO-Dampfmaschinenöl (Artikelnummer Z 83) in den Zylinder.

Drehen Sie dabei das Schwungrad mehrmals, damit das Öl angesaugt wird.

Ölen Sie den Zylinder jedes Mal, wenn Sie Brennstoff nachfüllen, damit sich der Zylinderkolben nicht festsetzen kann. 2 bis 3 Tropfen Dampfmaschinenöl reichen für circa 10 Minuten Betriebszeit.

Das Dampfabsperrventil muss während des Ölens geschlossen bleiben!

Es darf kein Dampfdruck im Kessel vorhanden sein.

Ölen Sie alle Lager und Gelenke leicht.

Stellen Sie vor jeder weiteren Kesselbefüllung durch Öffnen der Dampfpfeife sicher, dass sich kein Dampfdruck mehr im Kessel befindet.

Betrieb

Einsetzen der Trockenbrennstofftabletten

Beachten Sie beim Befeuern der Dampfmaschine unbedingt die Sicherheitsmaßnahmen für den Umgang mit offenem Feuer.

Legen Sie die WiTabs-Trockenbrennstofftabletten hochkant in den Original-WILESCO-Brennerschieber ein.

Legen Sie nie mehr als 3 Trockenbrennstofftabletten ein.

Zünden Sie die Trockenbrennstofftabletten an.

Schieben Sie den Brennerschieber in die Brennerschieberführung.

Der Brennerschieber ist verstellbar.

An den Seiten der Brennerschieberführung im Kesselhaus befinden sich Löcher.

Sie können die Sauerstoffzufuhr und somit die Flammenhöhe regulieren, indem Sie den Brennerschieber an den Löchern der Brennerschieberführung ausrichten.

Der Kessel darf nie trocken beheizt werden.

Daher sollten Sie vor jedem Nachfüllen von Brennstofftabletten den Wasserstand prüfen und gegebenenfalls Wasser in den Kessel füllen.

Der Brennerschieber muss ganz eingeschoben sein, damit die offene Flamme das Handrad am Wasserablassventil nicht beschädigt.

Die Befeuerung mit Trockenbrennstofftabletten erfordert viel Sauerstoff.

Eine gute Belüftung des Zimmers ist daher notwendig!

Lassen Sie Trockenbrennstofftabletten grundsätzlich komplett abbrennen. Sie sollten dne Betrieb nicht durch vorheriges Ausblasen der Trockenbrennstofftabletten beenden, da dies zu Geruchsbelästigung führen kann.

Falls nicht mehr genügend Wasser im Kessel ist, ziehen Sie den Brennerschieber heraus, legen Sie ihn auf eine feuerfeste Unterlage und lassen Sie die Brennstofftabletten dort abbrennen.

Fahrtbetrieb

Rücken Sie die Getriebekupplung neben dem Führerstand der Dampfmaschine durch seitlichen Druck auf den Kupplungshebel aus.

Sobald sich Dampf entwickelt und das Manometer einen Druck von circa 1 bar anzeigt, öffnen Sie das Dampfabsperrventil durch eine Drehung nach links.

Der Kupplungshebel muss sich in senkrechter Position befinden.

Werfen Sie das Schwungrad von Hand an, damit Kondenswasser aus der Dampfleitung und dem Zylinder austreten kann.

Rücken Sie die Kupplung mit dem Kupplungshebel ein.

Setzen Sie die Dampfwalze durch leichtes Anwerfen des Schwungrades in Fahrt.

Sie können das Schwungrad in beide Drehrichtungen anwerfen.

Je nachdem, in welcher Richtung sie das Schwungrad anwerfen, fährt die Dampfwalze vorwärts oder rückwärts.

Regelung der Fahrtgeschwindigkeit

Sie können die Fahrgeschwindigkeit der Dampfwalze über den Dampfabsperrhahn regeln.

Entfernung von Kondensat

Der Abdampf (Kondensat) wird vom Zylinder durch ein Dampfrohr in den vorderen Teil des Kessels unter den Kamin geleitet.

Das Dampfrohr ist nicht eingelötet, da in dem Kondensatbehälter kein Druck entstehen kann.

Schließen Sie den Dampfabsperrhahn.

Stoppen Sie das Dampfmodell.

Ziehen Sie den Brennerschieber heraus.

Legen Sie den Brennerschieber auf eine feuerfeste Unterlage und lassen Sie die Brennstofftabletten restlos abbrennen.

Kippen Sie das Modell zum Entleeren des Kondensats das seitlich nach vorne.

Vorsicht: Achten Sie darauf, sich nicht an heißem Kondensat zu verbrühen.

Standbetrieb

Sie können die Dampfmodell auch als als stationäre Dampfmaschine einsetzen.

Dazu entfernen Sie einfach die Antriebskette.

Über die Schnurlaufrolle neben dem Schwungrad können Sie Modelle antreiben.

Dampfmodell ohne Dampfbetrieb fahren

Wenn Sie das Dampfmodell ohne Dampfbetrieb bewegen wollen, rücken Sie einfach die Kupplung aus.

Beenden des Betriebs

Um den Betrieb zu beenden, ziehen Sie den Brennerschieber, während er noch warm ist, aus der Brennerschieberführung.

Warten Sie nicht, bis der Brennerschieber abgekühlt ist, da er sonst durch das Verkleben von Brennrückständen festklemmen kann.

Wenn der Brennerschieber festsitzt, können Sie ihn durch ein leichtes Verkanten zu den Seite lösen.

Wartung und Pflege nach Betrieb

Nach Beendigung des Dampfbetriebes und dem Abkühlen sollte die Dampfmaschine gewartet werden.

Entfernen Sie das verbleibende Wasser aus dem Kessel.

Öffnen Sie dazu das Wasserablassventil und öffnen Sie die Dampfpfeife durch leichtes Ziehen an der Kette. Damit ist gewährleistet, dass kein Unterdruck beim Entleeren des Restwassers entsteht.

Vorsicht bei heißem Wasser!

Im Kessel verbleibendes Wasser schadet der Funktion der Dampfmaschine nicht, kann aber eventuell zu Ablagerungen am Schauglas führen.

Sie dürfen Kalkrückstände am Wasserstandsschauglas oder im Kessel auf keinen Fall mit Essig oder anderen stark ätzenden Mitteln entfernen.

Empfehlung: Verwenden Sie ein kalklösendes Mittel, das Messing und Lötzinn nicht angreift.

Eine Rußbildung an der Unterseite des Kessels beeinflusst die Funktion der Dampfmaschine nicht.

Ruß kann mit einer Bürste entfernt werden.

Wischen Sie die Dampfmaschine zum Abschluss trocken.

Umweltschutz

Auch bei Wilesco spielt Umweltschutz eine große Rolle.

Sie können Ihre Dampfmaschine und auch die Original-Verpackung nach einem langen Dampfmaschinenleben wieder an uns zurückzugeben.

Versandkosten werden nicht übernommen.

Alle zurückgesandten Modelle / Verpackungen werden von uns einem fachgerechten Recycling zugeführt.

Dieses Modell ist ausschließlich für die oben beschriebene Funktion bestimmt.

Wir behalten uns technische Änderungen an dieser Dampfmaschine vor.

WILESCO wünscht Ihnen nun viel Spaß mit Ihrer Dampfmaschine und „Volldampf voraus“!

Wilesco D365 Abbildungen

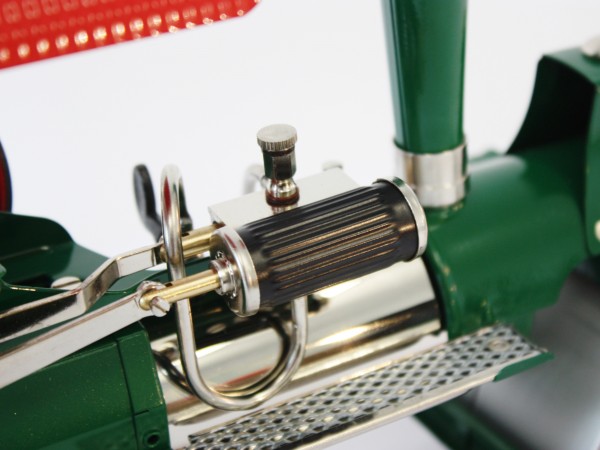

Wilesco D365 Detail 1
Wilesco D365 Detail 2
Wilesco D365 Detail 3
Wilesco Entkalker
Wilesco Dampfmaschinenöl
Wilesco Witabs

Links / Weiterführende Informationen

Wilesco Garantie

Alle WILESCO-Dampfmodelle durchlaufen eine Endkontrolle.

Bei einem eventuellen Fehler können Sie die Dampfmaschine über Ihren Fachhändler oder direkt an den Hersteller einsenden.

Wir bitten um Verständnis, dass ein gebrauchtes (angeheiztes) Modell nicht gegen ein neues Modell ausgetauscht werden kann.

Garantieverlust durch Trockenbeheizung

Der häufigste Reklamationsgrund ist ein undichter Dampfkessel.

Eine Beheizung ohne ausreichenden Wasserstand zerstört die Lötnaht des Dampfkessels.

Bei der Beheizung ohne ausreichenden Wasserstand verflüssigt sich das Lötzinn an der Lötnaht tropfenförmig, und der Dampfkessel wird undicht.

Dies ist ein eindeutiger Beweis, dass der Kessel trocken beheizt wurde.

Bitte achten Sie stets auf einen ausreichenden Wasserstand, da bei einer Trockenbeheizung der Garantieanspruuche erlischt.

Spezifikationen / Technische Daten

Details zur Wilesco Dampfwalze Old Smoky

Wilesco D365 Spezifikationen

Artikelnummer

00365

Beheizung:

Trockenbrennstoff

(2 Blöcke Trockenbrennstoff bereits im Lieferumfang enthalten)

Gewicht [kg]:

1,92

Kessel Durchmesser [mm]:

45

Kessel Volumen [cm³]:

230

Produkt Breite [mm]:

150

Produkt Höhe [mm]:

200

Produkt Länge [mm]:

320

Schwungrad Durchmesser [mm]:

80
